网络控制RJ45 8路时序电源(电源时序器带液晶显示)
8路带RJ45网络控制接口,可接中控或电脑控制,实现远程控制。
- 总输出功率:
- 总输出电流: 50A及以上
- 输出电压: 多种电压输出,其他电压输出,AC220V
- 输出路数: 8路
- 附加功能: 智能网络控制
8路带RJ45网络控制接口,可接中控或电脑控制,实现远程控制。
8路 网络控制型时序电源 产品特点
提供电脑控制配置软件,使用方便快捷,随时了解机器状态。
可设置互锁、投影机、通道的延时间隔时间。
采用300V/100A高精度电流电压表,方便了解系统工作状态。
采用60A过载保护开关。
采用微电脑芯片控制,延时时间更精准。
提供翘板开关、RJ45网络控制接口、闭合控制接口、级联接口等多种控制方式。
采用大品牌30A继电器。
采用16A加厚铜磷片的万能插座。
采用4平方128支多芯电源线。
应用范围:
面向各类广播系统,舞台演出,流动演出,展厅、会议室、多功能厅、指挥调度中心与数据中心机房电源等应用。
控制方式:
面板锁匙控制开关。
面板60A过载保护开关。
后板RJ45网络控制接口,可接中控或电脑控制,实现远程控制。
后板短路控制接口,可接中控或纯开关控制。
后板扩展控制接口,用于多台设备级联控制。
产品图片:
面板图
采用蓝光电压电流表:使您实时了解系统工作状态.
后板图

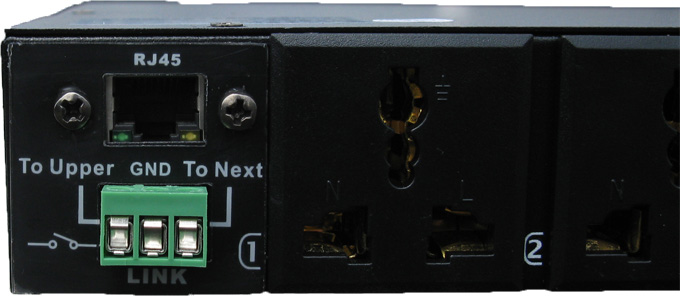

RJ45网络接口 及控制接口图:
PC软件:
登录页面(区分控制与管理密码)
设置之注释页面(用于给机器及通道命名)
设置之功能设置(用于设置机器互锁、投影机位、及通道延时时间)
控制页面
产品技术参数
额定输出电压………………交流220V,50Hz
额定输出电流………………………………40A
可控制电源………………………………8路
每路动作延时时间………………………1~10秒(通过软件设置)
供电电源………………VAC 50 / 60Hz 40A
每路输出………………………………指示灯
单路额定输出电源………………………30A
重量………………………………带包装4KG
尺寸………………………482*235*44mm
网络传输协议
网络传输协议:TCP/IP或UDP.
协议解析:
字头:固定为1字节:55H。
设备ID:固定为1字节,范围是01—FFH。
数据:根据不同的命令字变化。
命令字:固定为1字节,见命令字详解部分。
结束字:固定为两字节:AAH。
备注:具体协议详见产品说明书。
标配:
主机+产品说明书+保修卡
