安防电源 监控电源 知识介绍
安防电源与普通电源的区别在于“纹波小、寿命长、专为安防设备设计”。看懂电源分类、会估算摄像机电流、会算总功率，是选型与布线的第一步。
一、安防电源常识
电源：把其它形式的能量转换成电能的装置，习惯上称为电源或电源适配器。
安防电源：专业为安防类电子产品设计与生产的电源，以纹波小、寿命长为特点。
摄像机电源 DC 插头：常用规格 5.5×2.1（长×外圆直径×内孔直径，单位 mm）。
光端机电源 DC 插头：常用规格 5.5×2.5。
DC 插头结构形式：单头线、并联型多头线。
二、电源分类
1. 线性稳压电源：功率器件调整管工作在线性区，靠调整管压降稳压。优点是稳定性高、纹波极小、易做多路输出；缺点是体积大、笨重、效率较低。按结构又分变压器型（工频 50Hz）与开关型两类。
2. 开关型电源：开关管工作在高频开关状态（几十 kHz 至数 MHz），变压器体积小。优点是体积小、重量轻、效率高；缺点是相对纹波较大（一般 ≤1% 输出电压，好的可到几十 mV 级）。现代安防电源多为开关型。
3. 交流电源：电压电流随时间周期性变化。我国标准为 AC220V/50Hz，部分国家为 110V/60Hz，插头插座标准也不同。
4. 逆变电源（UPS）：把低压直流转换为交流电，内部带蓄电池，停电后可维持供电几分钟到十几分钟，用于突然断电时保护设备与数据。
三、摄像机与电源的电流估算

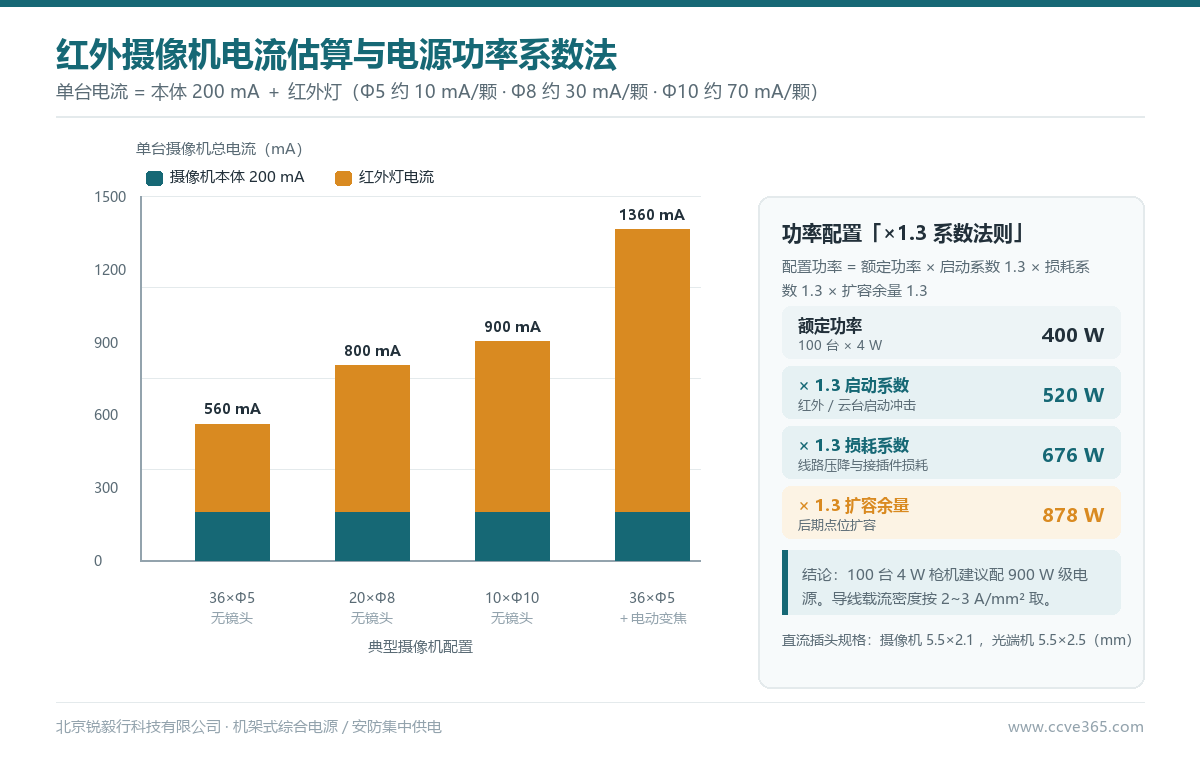

红外摄像机的总电流 = 红外灯电流 + 摄像机本体电流（+ 电动镜头电流）。红外灯常见规格单颗电流：
| 红外灯直径 | 单颗电流（常见值） |
|---|---|
| Φ5mm | 约 10mA |
| Φ8mm | 约 30mA |
| Φ8mm 带聚光 | 约 50mA |
| Φ10mm | 约 70mA |
计算示例：一台彩色摄像机本体耗电约 150~250mA（取 200mA），若带 36 颗 Φ5mm 红外灯：红外灯电流 36 × 10mA = 360mA，总电流 ≈ 200 + 360 = 560mA。若另带电动变焦镜头，还需加上约 800mA 的镜头电流。不同品牌红外灯实际参数有差异，以铭牌为准。
四、电源与工程计算
很多方案实施时才发现电源容量不够。原因在于：摄像机启动瞬间电流大，加上远距离传输的线路损耗，电源不能简单按“各摄像机额定功率相加”选择。
线路损耗功率与线路电阻相关：
工程上常用“×1.3 系数法则”估算：把额定功率相加后，依次乘以启动系数 1.3、损耗系数 1.3、扩容余量系数 1.3，即 配置功率 = 额定功率 × 1.3 × 1.3 × 1.3。
算例：某楼宇 100 台固定枪机，每台额定 4W。额定总功率 400W → ×1.3 = 520W（启动）→ ×1.3 = 676W（含损耗）→ ×1.3 ≈ 878W。即建议配置 900W 级电源，才能保证稳定与可扩容。
五、摄像机与电源整合注意事项
1. 远近分接：不要把距离远与距离近的摄像机接在同一台电源上——电源电压高了会烧坏近端设备，低了远端无图像。建议远端接 A 电源、近端接 B 电源分组供电。
2. 远距离用高电压：距离太远时改用更高电压传输（如 30V/36V/48V，或直接供 AC220V 到前端再变压），可显著降低压降损耗。
3. 就近供电：小功率电源尽量放在摄像机旁，减少线路损耗。
4. 室外用防水电源：室外摄像机请使用专业防水监控电源。
5. 集中管理：设备较集中时，优先考虑集中供电电源（机架式或壁挂式），控制方便、简单可靠；供电方式整体对比见《摄像机供电方式对比》。
数据来源：红外灯单颗电流、摄像机本体电流等为行业常用标称值；载流密度与 1.3 系数为工程经验，具体以设备说明书与现场实测为准。
